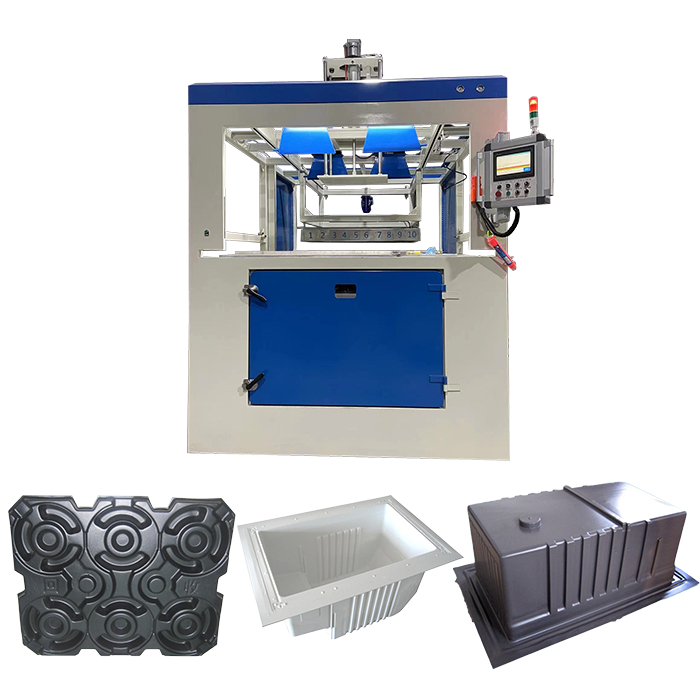

1500x1000mm Vakum Şekillendirme Makinesi Çift İstasyon ABS PET Şekillendirme Makinesi

HX 1510 Vakum Şekillendirme Makinesi Çift İstasyonlu ABS PET Şekillendirme Makinesi

Ürün Açıklaması:

Makine, kalın plakalar için çift istasyonlu, tam otomatik bir blister şekillendirme makinesidir. Kalıp şekillendirmenin maksimum etkili alanı 1500 * 1000 * 500 mm'dir (uzunluk, genişlik ve yükseklik, müşterinin ürününün boyutuna göre ayarlanabilir). Model ZW-1510'dur. Ekipman, makul bir yapıya, kolay kullanıma sahiptir ve büyük blister iş parçalarının şekillendirilmesi için uygundur. Ana elektrik kontrol sistemi bir Delta PLC yüksek çözünürlüklü dokunmatik kontrol ekranı kullanır; tüm üretim parametreleri dokunmatik ekranda ayarlanır, sadece manuel besleme gereklidir ve tüm işlem otomatik olarak tamamlanır.

Özel İşlev:

1. Tüm makine PLC kontrolünü benimser ve insan-makine arayüzü olarak bir HD dokunmatik ekran ile donatılmıştır; Tüm zaman parametreleri dokunmatik ekranda ayarlanabilir ve izlenebilir. Ekipman bir teşhis fonksiyonuna ve bir dosya yedekleme fonksiyonuna sahiptir ve dokunmatik ekran, arıza bilgilerini ve sorun giderme önlemlerini gerçek zamanlı olarak görüntüler, bu da kullanımı ve bakımı kolaydır.

2. Malzeme presleme sistemi: En son kuyu başı otomatik devir malzeme presleme sistemi benimsenmiştir, presleme çerçevesi kuyu başı boyutuna göre otomatik olarak ayarlanır (presleme çerçevesinin ayrı olarak ayarlanması gerekmez) ve tamamen alüminyum hareketli kuyu başı ile donatılmıştır. Kalıp değişimi sadece basit ve hızlı kalıp değişimi güvenliği elde etmek için boyuta göre ayarlanabilir. Çalışma alanına bir güvenlik ızgarası takılmıştır ve operatör, makine çalışmadan önce şekillendirme alanını tamamen izole edebilir ve onay düğmesine basabilir.

3. Isıtma fırını: Anında sıcaklık artışı için bir karbon fiber S tipi ısıtma tüpü kullanılır. Her ısıtma ünitesi kısa devre aşırı yük koruması ile donatılmıştır. Isıtma tüpü, güçlü bir nüfuz gücüne, uzun hizmet ömrüne ve hızlı sıcaklık artışına sahiptir. (Plaka ısıtıldığında, elektrikli fırın açılır ve plaka ısıtılmadığında, elektrikli fırın otomatik olarak devreden çıkarılır, bu da enerji ve güç tasarrufu sağlar. Isıtma elemanlarının hizmet ömrü 5000 saati aşmaktadır. Elektrikli fırın çerçevesi 304 paslanmaz çelikten kaynaklanmıştır ve yüksek sıcaklık korozyonunu ve kalıptan toz düşmesini önlemek için bir paslanmaz çelik kapak plakası ile donatılmıştır.

4. Isıtma plakası sıcaklığı: Isıtma ünitesinin sıcaklığını tek tek kontrol etmek için 15 yollu bir sıcaklık kontrol ayar modülü kullanılır, bu da doğrudur ve kullanımı kolaydır, ürün uygunluk oranını etkili bir şekilde iyileştirir. Tüm sıcaklıklar dokunmatik ekranda ayarlanır ve hazırlanan kalıp sıcaklık formülü daha sonra kullanılmak üzere kaydedilebilir.

5. Isıtma fırınının ileri ve geri hareketi: Raf senkronizasyon tahriki ile frekans dönüşüm motoru benimsenmiştir, ileri ve geri hareket hızlı ve kararlıdır. Elektrikli fırın hassas bir yavaşlama silindiri ile donatılmıştır. Arıza veya elektrik kesintisi durumunda, fırın anında geri çekilebilir ve sacın düşerek elektrikli fırına zarar vermesi engellenir. Malzeme pişirme sacının düşmesi güvenli yükseklikten daha düşük olduğunda, fırın zorla geri çekilecektir.

6. Kalıp tezgahı: Kalıp tezgahının kaldırılmasını kontrol etmek için marka servo motor kullanılır. Servo motor, doğru konumlandırma ve hızlı bir başlangıç avantajına sahiptir. Kalıp tezgahının kaldırma konumu ve hızı dokunmatik ekranda istenildiği gibi ayarlanabilir. Kalıbı ve kuyu başını paralel hale getirmek ve plakaların kolay yerleştirilmesi için destek parçası fonksiyonu da ayarlanabilir.

7. Düşme önleme sistemi: Plakaların düşmesini tespit etmek için bir Omron kızılötesi dedektör kullanılır ve saclar pişirme işlemi sırasında otomatik olarak desteklenebilir.

8. Ürün üfleme: Bu makine, kapalı alan şekillendirmeyi benimser. Plakalar kavrulduktan sonra, üfleme için hassas pnömatik kontrol valfi kullanılır. Ürünün şekillendirme kalınlığının daha düzgün olması için üfleme yüksekliği parametreler ayarlanarak otomatik olarak kontrol edilebilir.

9. Vakum şekillendirme: Hızlı, ürünün kolay şekillendirilmesi için ikincil küçük vakumlu büyük vakum valfi.

10. Ürün soğutma: Ürün, dört set çift çıkışlı fan ve bir su atomize nozülü ile soğutulur, böylece ürün hızlı bir şekilde soğutulabilir ve şekillendirilebilir.

11. Ekipman, üretim ve bakım için otomatik bir dokunmatik ekran görüntüleme fonksiyonuna sahiptir

Makine Parametreleri:
